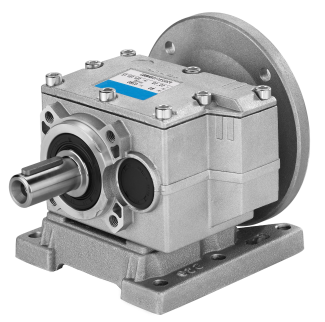

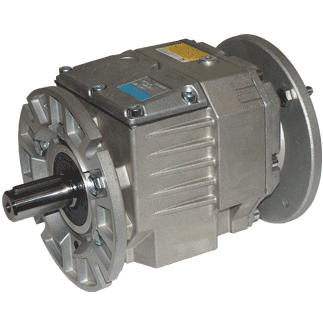

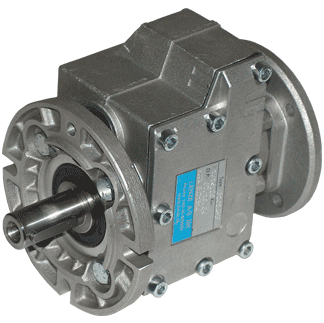

Соосные 2-х и 3-х ступенчатые цилиндрические мотор-редукторы INNOVARI в алюминиевом корпусе
В программе поставок соосных цилиндрических редукторов 3 линии:
Стандартные соосные мотор-редукторы в алюминиевом корпусе – типоразмеры 402/3А-502/3А-602/3А – подходят для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать их для тяжелых условий эксплуатации.
Компактные соосные мотор-редукторы в алюминиевом корпусе – типоразмеры 202/3А-302/3А-452/3А. Эта линия была специально разработана для применений, где длина привода имеет критическое значение. Эти редукторы имеют укороченное расстояние между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
Червячные редукторы
Червячные редукторы
Червячные редукторы
Области применения:
- насосы,
- конвейеры
- мешалки
- пищевая промышленность
- тяжелые условия применений
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются  входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN,
DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются с маслом, залитым в объёме, позволяющем монтировать редуктор в любом монтажном приложении, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.
Отличительные особенности соосных мотор-редукторов INNOVARI:
- Типоразмеры 202A-452A (корпус алюминиевый), 402/3А (412/13А) - 602/3А (612/13А) (корпус алюминиевый)
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
Нестандартные исполнения:
1. Взрывозащищенное по стандартам ATEX 2, ATEX 3
2. Специализированное масло для пищевой промышленности
3. Нестандартные размеры выходного вала и лап
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
202А
70
0,18...0,55
14, 16, 20, 24, 25
3,44…61,89
302А
120
0,25…1,5
14, 16, 19, 20, 24, 25, 28
3,44…61,89
402
(412А)
160
0,37…3,0
14, 16, 19, 20, 24, 25
3,52…61,88
403А
(413А)
160
0,12…0,37
14, 16, 19, 20, 24, 25
38,40…216,30
452А
300
0,75…4,0
24, 25, 28, 30, 35
3,61…60,90
502A
(512А)
350
0,75…5,5
24, 25, 28, 30, 35
3,61…60,90
503А
(513А)
350
0,18…1,1
24, 25, 28, 30, 35
39,79…480,16
602А
(612А)
520
1,1…7,5
28, 30, 35, 38, 40
3,61…60,90
603А
(613А)
520
0,18…1,5
28, 30, 35, 38, 40
39,79…363,63
С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора
SITI
Bonfiglioli
STM
SEW Eurodrive
Motovario
LENZE
202А

С112
32/2
R17
GST03, GST04
302А
HLC20, HL25
С112, С212
32/2, 40/2
R17, R27
HA32, HA42
GST03, GST04
402/3А
(412/13А)
HLC20, HL25
С112, С212/3
32/2, 32/3, 40/2, 40/3, 50/2, 50/3
R17, R27, R37
HA32/3, HA42/3
GST04, GST05
452А
HL30
С312

R47
HA52
GST06
502/3А
(512/13А)
HL30
С312/3
60/2, 60/3
R47
HA52/3
GST06
602/3А
(612/13А)
HL30
С352/3, С412/3
60/2, 60/3
R57
HA62/3
GST06
Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора
SITI
STM
SEW Eurodrive
Motovario
NORD
HANSEN
FLENDER
David Brown
402/3A
HL25
50/2, 50/3
R27, R37
H032/3
SK272/3, SK372/3
SFN14
DZ38
M0232/M033
602/3А

60/2, 60/3
R47, R57
H052/3
SK472/3, SK572/3
SFN24
DZ48

Таблица сравнений редукторов 4МЦ2С (Россия) и INNOVARI (Италия)

Тип
Диаметр вала
(мм)
Мощность двигателя
(кВт)
Обороты на выходе
Габаритные размеры
Россия
4МЦ2С-50
22
0,25-1,5
25-180

INNOVARI (Италия)
P302A
20
0,25-1,5
22,6-407
Россия
4МЦ2С-63
28
0,55-3
28-400

INNOVARI (Италия)
P502A
28
0,75-5,5
23-388
Россия
4МЦ2С-80
35
0,75-7,5
28-400

INNOVARI (Италия)
P602A
35
1,1-7,5
23-388
