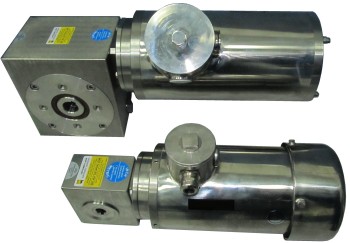

Червячные мотор-редукторы INNOVARI из нержавеющей стали
Червячные мотор-редукторы из нержавеющей стали выпускаются с межосевым расстоянием 45, 50, 63, 85 мм. В более широком диапазоне передаваемых моментов доступны стандартные червячные редукторы в антикоррозийном исполнении - выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками.
Корпус редукторов изготовлен полностью из нержавеющей стали, специальная конструкция корпуса позволяет работать с пониженным уровнем масла, чтобы свести к минимуму риск течи. Каждый мотор-редуктор проходит фабричный тест давлением на предмет течи.
Модульные базы редукторов комплектуются боковыми фланцами, выходными твердотельными валами, реактивными тягами. Редуктор можно также монтировать, используя отверстия в корпусе.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Они могут монтироваться в любой монтажнойпозиции.
Червячные редукторы
Нестандартные исполнения:
- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- Усиленная защита сальника выходного вала, препятствующая влиянию высоких давлений
- Установка двойного сальника (Freudenberg, NOK) на входном валу для работы редуктора в вертикальном положении. Устанавливается по заказу.

Области применения:
- рыбопереработка
- химическая промышленность
- фекальные насосы
- приводы запорной арматуры
- буровые лебедки
- пищевая промышленность
Отличительные особенности червячных мотор-редукторов INNOVARI, выполненных из нержавеющей стали:
1. Корпус полностью из нержавеющей стали
2. Вайтоновые сальники
3. Сальники выходного вала с внешним буртиком для защиты от пыли
4. Выходной вал из нержавеющей стали
5. Влаго- и грязезащищенная прокладка между фланцами редуктора и двигателя
6. Специализированное масло
7. Подшипники с пожизненной смазкой
8. Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
Установка двойного сальника (Freudenberg, NOK) на входном валу для работы редуктора в вертикальном положении. Устанавливается по заказу.
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
I30
21
0,09...0,18
14
5...80
I45
41
0,09…0,37
18, 19
7…102
I50
72
0,12…0,75
24, 25
7…100
I63
147
0,37…1,8
25, 28
7…94
I85
347
0,55…4,0
35
7…96
I11
651
1,1…4,0
42
7…99
С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
